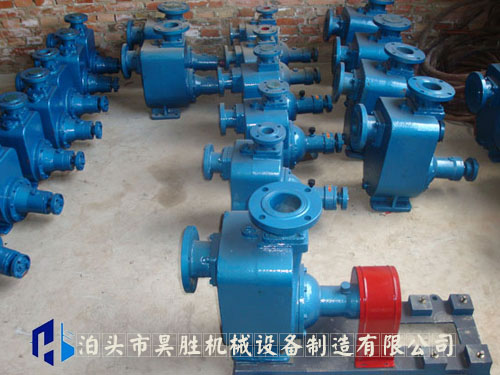

![CYZ防爆离心泵](/uploads/img/20200720/5f1573b6414f2.jpg)
产品描述:
CYZ防爆离心泵是选用好材料精制而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需安装底阀,因此简化了管路系统,又改善了劳动条件。 ......
全国服务热线:18932770289
我要询价产品描述
产品特点
1、该泵属自吸式离心泵,它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长,具有较强的自吸能力等优点。管路中不需底阀,工作前只需保障泵体内储有定量引油即可。用于油轮或输水船舶上时,可兼作扫舱泵,扫舱效果良好,
2、该泵是选用好材料精制而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需安装底阀,因此简化了管路系统,又改善了劳动条件。
用途
CYZ系列自吸式防爆离心油泵用来输送汽油、煤油、柴油,航空煤油等石油产品,介质温度在-20℃~+80℃,是一种优良的易燃烧易爆介质输送油泵。并适用于陆地油库、油罐车等储油装置的油料输送,也可以用来输送海水、淡水等。
结构形式
自吸式防爆离心油泵采用轴向回液的泵体结构,泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成,泵的轴承采用单列向心球轴承,在泵的轴承体底部设有冷却室,泵内部高、低压区间有密封环,轴端采用机械密封。
CYZ防爆离心泵泵维护和拆装
该泵的特点是结构简单可靠,经久耐用。在泵正常惰况下.一般不需要经常拆开保养。当发现故障后随吋给予排除即可。
1、维护该泵吋应注意几个主要部位。
a. 滚动轴承:当油泵长期运行后.轴承磨损到一定程度时.须进行更換。
b. 前密封环、后密封环:当密封环磨损到一定程度时.须迸行更換。
c. 机械密封:机械密封在不漏油的惰况下,一般不应拆开检査。若轴承体下端泄漏口处产生严重泄漏时,则应对机械密封迸行拆检。装拆机械密封时.必须轻取轻放,注意配合面的溝洁.保护好静环和动环的镌面,严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其修复办法,可对磨擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是“O”型橡胶密封圏(或缓冲垫)安装不当、或者变形老化所至。此时则需调蝥或更換"O"形密封圈迸行重新装配。
CYZ防爆离心泵起动前的准备及检查工作:
1.本系列油泵,根据泵的工作运转状况,分别采用10号机油进行润滑,如果油位不足,则加足之.
2.检查泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体 内注入储液,不应在储液不足的情况下启动运转,泵则不能正常工作,且易损坏机械密封.
3.检查泵的转动部件是否有卡住磕碰现象.
4.检查泵体底脚及各联结处螺母有无松动现象.
5.检查泵轴与电动机主轴的同轴度或平行度.
6.检查进口管路是否漏气,如有漏气,必须设法排除.
7.打开吸入管路的阀门,稍开(不要全开)出口控制阀。
CYZ防爆离心泵油泵拆装顺序:
a. 拆下电动机或脱出眹轴器。
b. 拆出轴承体总成.检査叶轮和前口环的径向间隙.检査叶轮螺母有无松动.
c. 拆下叶轮镙母.拉出叶轮.检査叶轮和后密封环的径向间隙。
d. 松出机械密封的紧定螺钉,拉出机械密封的动环部分.检査动、靜环镝面的貼合惰况,检查“O”型密封圈(或缓冲垫)的密封情况。
e. 旋出眹轴器的紧定螺母.拉出眹轴器。
f. 拆下轴承端盖.拆出泵轴和轴承。
g.安装时以相反顺序进行装配即可。
CYZ防爆离心泵停泵:
1.首先必须关闭吐出管路上的闸阀.
2.使泵停止转动.
3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件.
CYZ型自吸式离心油泵性能参数表
型号 | 流量 | 扬程 | 转速 | 汽蚀 | 自吸 | 功率KW | 进出口 | 重量 | ||
m3/h | L/S | M | r/min | 余量M | 能力M | 轴功率 | 配用功率 | 径mm | kg | |
40CYZ-20 | 6.3 | 1.8 | 20 | 2900 | 3.5 | 6.5 | 0.88 | 1.1 | 40×32 | 29 |
40CYZ-40 | 10 | 2.8 | 40 | 2900 | 3.5 | 6.5 | 2.8 | 4 | 50×40 | 35 |
50CYZ-40 | 50×50 | 36 | ||||||||
50CYZ-12 | 15 | 4.2 | 12 | 2900 | 3.5 | 6.5 | 1.1 | 1.5 | 50×50 | 36 |
50CYZ-20 | 18 | 5 | 20 | 2900 | 3.5 | 6.5 | 1.8 | 2.2 | 50×50 | 41 |
50CYZ-35 | 14 | 3.9 | 35 | 2900 | 3.5 | 6.5 | 2.7 | 4 | 50×50 | 43 |
50CYZ-50 | 12.5 | 3.5 | 50 | 2900 | 3.5 | 6.5 | 4.3 | 5.5 | 50×50 | 48 |
50CYZ-60 | 15 | 4.2 | 60 | 2900 | 3.5 | 6.5 | 6.3 | 7.5 | 50×50 | 74 |
50CYZ-75 | 20 | 5.6 | 75 | 2900 | 3.5 | 6.5 | 9.9 | 11 | 50×50 | 82 |
80CYZ-13 | 35 | 9.7 | 13 | 2900 | 4 | 6 | 1.9 | 3 | 80×80 | 51 |
80CYZ-17 | 43 | 11.9 | 17 | 2900 | 4 | 6 | 3.1 | 4 | 80×80 | 52 |
80CYZ-25 | 50 | 13.9 | 25 | 2900 | 4 | 6 | 5.2 | 7.5 | 80×80 | 54 |
80CYZ-32 | 50 | 13.9 | 32 | 2900 | 4 | 6 | 6.8 | 7.5 | 80×80 | 66 |
80CYZ-55 | 60 | 16.7 | 55 | 2900 | 4 | 6 | 15 | 18.5 | 80×80 | 136 |
80CYZ-70 | 60 | 16.7 | 77 | 2900 | 4 | 6 | 20.1 | 22 | 80×80 | 161 |
100CYZ-40 | 100 | 27.8 | 40 | 2900 | 4 | 6 | 16.3 | 22 | 100×100 | 184 |
100CYZ-40A | 100 | 27.8 | 40 | 1470 | 4 | 6 | 18.5 | 22 | 100×100 | 310 |
100CYZ-65 | 100 | 27.8 | 65 | 2900 | 4 | 6 | 27.7 | 30 | 100×100 | 205 |
100CYZ-75 | 70 | 19.4 | 75 | 2900 | 4 | 6 | 24.2 | 30 | 100×100 | 208 |
150CYZ-55 | 160 | 44.4 | 55 | 2900 | 5 | 5 | 38.1 | 45 | 150×150 | 370 |
150CYZ-65 | 170 | 47.2 | 65 | 1470 | 5 | 5 | 51.0 | 55 | 150×150 | 504 |
200CYZ-63 | 280 | 77.8 | 63 | 1450 | 5 | 5 | 75.1 | 90 | 200×200 | 620 |
